設備紹介

工場設備

▲ 建屋面積 30m×215m

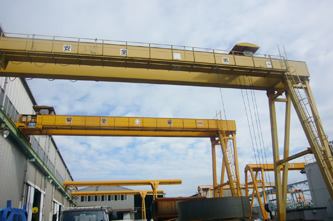

▲ 屋外クレーン
巾18m×高さ10m 4.8T 2台
巾18m×高さ10m 15T 2台
▲ 屋内クレーン
クレーン巾28m×高さ12m 20T/5T 4台
クレーン片持13m×高さ8m 4.8T 12台

製缶設備一覧

▼ NC自動切断機 小池酸素工業 巾4m×12m 2台(開先機能付)

1号機/NCガス/プラズマ切断機
名称 TECHNOGRAPH-5000DD
有効切断巾 4000mm
有効切断長 20000mm
切断仕様 SUPER400
SS400 40mmまで
SUS304 70mmまで
開先切断1 9mm~20mm表45°まで、裏30°まで
開先切断1 21mm~30mm表30°まで、裏30 °まで
2号機/プラズマ切断機
名称 VERTEX h
有効切断巾 4000mm
有効切断長 20000mm
切断仕様 SUPER400
SS400 40mmまで
SUS304 70mmまで
開先切断1 9mm~20mm表45°まで、裏30°まで
開先切断1 21mm~30mm表30°まで、裏30 °まで
▲ シャーリングマシン
関西鉄工13mm×3100 1台
▲ 500T 油圧プレス
三好鉄工巾3m 1台
▲ 200T ブレーキプレス
アマダ巾4m 1台
▲ ベンディングロール
栗本鉄工 36mm×4100W
アイアンワーカー アマダ   1台
ビームワーカー アマダ   1台
H鋼切断機 大東精器 H950まで 1台
マニプレーター マツモト H4500まで 1台
平板自動穴明機 タケダ機械   1台
ベンディングロール アマダ 12mm×3100W 1台
ベンディングロール 栗本鉄工 36mm×4100W 1台
CO2 溶接機 Panasonic 500A 20台
Tig 溶接機 Panasonic 300A 15台
▲ ベンディングロール (栗本鉄工 36mm×4100W) 仕様

機械加工設備

▲RB-8VM 新日本工機株式会社
単位:mm
A B C D E F G H
10000 4000 5000 9180 5320 2900 3500 1220
▲ プラノミラー 日立精機
W1500×L4000×H1200 1台
▲ 旋盤 大日金属
Ф1500×L5000 1
▲ NC横中ボーリング機 浜井
W800×L6500×H1700 1台
▲ 縦型旋盤 O/M(ターニング)
Ф7000×H2800 1台
▲ NC横中ボーリング機 三菱
W850×L9000×H2400 1台
▼RB-8VM 主な仕様
項目 単位 RB-8VM
コラム間有効距離 mm 5,000
テーブル上面から主軸端面までの距離 mm 3,500
テーブル 作業面の
大きさ
X軸方向 mm 10,000
Y軸方向 mm 4,000
工作物許容質量 kg 40,000
主軸 主軸用電動機   VAC22kW・600Nm(連続)・40~6,000min-1
オプション:
VAC37/30kW・1777/954N・m(30分定格/連続)・30~4,500min-1
VAC22kW・600N・m(連続)・40~8,000min-1
主軸端(呼び番号)   ISO No.50
軸受内径/クイル径 mm φ90/φ330
移動量 テーブル前後(X軸) mm 10,250
主軸頭左右(Y軸) mm 5,320
クイル上下(Z軸) mm 800
クロスレール上下(W軸) mm 2,900
送り速度 早送り速度 (X軸) m/min 10
(Y軸) m/min 20
(Z軸) m/min 8
(W軸) m/min 5
切削送り速度 (X,Y,Z軸) mm/min 1~6,000
(W軸) mm/min 1~4,000
精度 位置決め精度 mm X,Y軸±0.007/1,000 Z軸±0.006/600(スケールフィードバック装着機)
X,Y軸±0.010/1,000 Z軸±0.008/600(標準機)
W軸±0.01/500
繰返し位置決め精度 mm X,Y,Z軸±0.003(スケールフィードバック装着機)±0.005(標準機)
W軸±0.005
自動工具
交換装置
工具収納本数   60
工具選択   近回りランダムセレクト
ツールシャンク   MAS BT50+P50T-II
工具最大径 (隣接工具
:なし)
mm 232
(隣接工具
:あり)
mm 110
工具最大長さ mm 400
工具最大質量 kg 20
工具引張力 N 24,500
機械重量 kg 130,000
電源容量 KVA 100
エアー容量 Nl/min 400
▼縦型旋盤 O/M Ф7000×H2800 主な仕様
区分 No, 内容 単位 型式
1 加工能力 1 テーブルの直径 mm
3,000
2 最大旋削外径(ツールバーによる) mm
7,000
3 最大旋削高さ(テーブル上) mm
2,850
4 テーブルとバイトホルダ間の最大高さ mm
2,900
5 最大加工物重量 kg
40,000
6 最大回転力 kg-m
8,000
2 ツールバー・クロスレール及びコラム 7 ツールバーの上下移動距離 mm
1,500
8 ツールバーの左右傾斜角度 deg.
各30
9 ツールバーの左右移動距離 mm
2,550
10 クロスレールの上下移動距離 mm
サイド付(2,000)
2,400
11 コラム左右移動距離 mm
1,800
12 取り付け得るバイトの大きさ mm×mm
50×45
13 クロスレール下面とテーブル間の最大高さ mm
3,000
3 テーブル回転 14 テーブル速度変換数 step
16
15 テーブル回転数 r.p.m
0.55~40
4 送り 16 ツールバーの送り量変換数 step
16
17 ツールバーの送り量(上下座右傾斜) mm/rev.
0.075~15
5 早送り 18 ツールバー早走り(上下左右傾斜) mm/min.
50Hz   1,250
60Hz   1,250
19 コラム左右移動速度 mm/min.
50Hz    450
60Hz    450
20 クロスレール上下移動速度 mm/min.
50Hz    300
60Hz    300
6 所要動力 21 主モータ kW×P
45×6
22 クロスレール上下移動用モータ kW×P
5.5×4
23 ツールバー早走り用モータ kW×P
2.2×4
24 コラム移動用モータ kW×P
5.5×4
25 潤滑油ポンプ用モータ kW×P
1.5×4
26 油圧ポンプ用モータ kW×P
0.4×4
7 機械の大きさ 27 高さ(最大) mm
7,770
28 前後(作業床面積) mm
6,700
29 左右(作業床面積) mm
10,400
8 重量 30 機械正味重量(サイドヘッド無し) kg
64,500
31 機械正味重量(サイドヘッド付) kg
69,000
9 サイドヘッド 32 サイドヘッドの上下移動距離 mm
2,000
33 サイドアームの左右移動距離 mm
600
34 取り付け得るバイトの大きさ mm
35×30
旋盤 大日金属 大日金属 Ф500×L2000 1台
NC旋盤 大日金属 大日金属 Ф400×L1000 1台
シーリングマシン   W400×L1200×H800 1台
ラジアルボール盤   W1200×H1000 1台
ラジアルボール盤   W2500×H1500 2台
縦型旋盤(ターニング) O/M Ф2200×H1500 1台
縦型旋盤(ターニング) O/M Ф7000×H2800 1台
